x-R管理图

x-R Chart

x-R管理图在工序中管理品质特性值的长度、重量、时间、电能抵抗、拉扯强度、纯度等时使用。为了管理变化的平均值使用x管理图,管理参差补齐的变化时使用R管理図。x-R管理图通过以下程序进行制做。

(1)数据测定法:

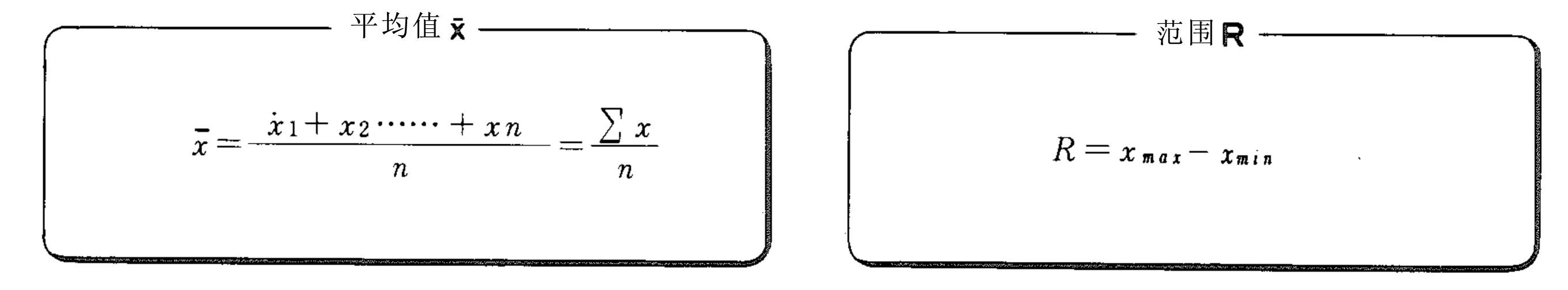

生产检验批量(k),从个批量中拿出4〜5个试料(n)测定品质特性值。
(2)管理极限的计算:

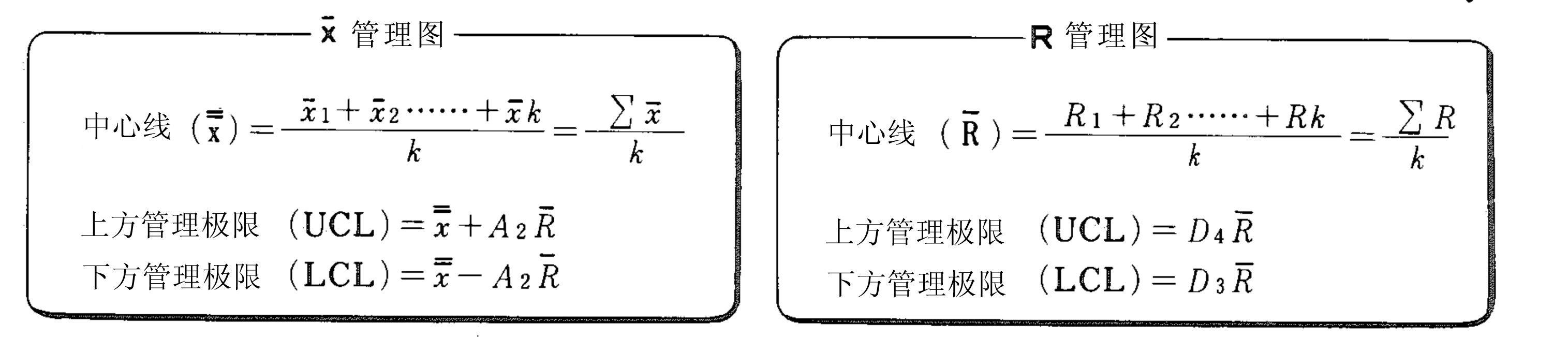

作为管理极限线计算中心线(CL)、上方管理极限(UCL)、下方管理极限(LCL)。此时使用x-R管理图的管理极限系数。

(3)管理极限的计算:
作为管理极限线计算中心线(CL)、上方管理极限(UCL)、下方管理极限(LCL)。此时使用x-R管理图的管理极限系数。

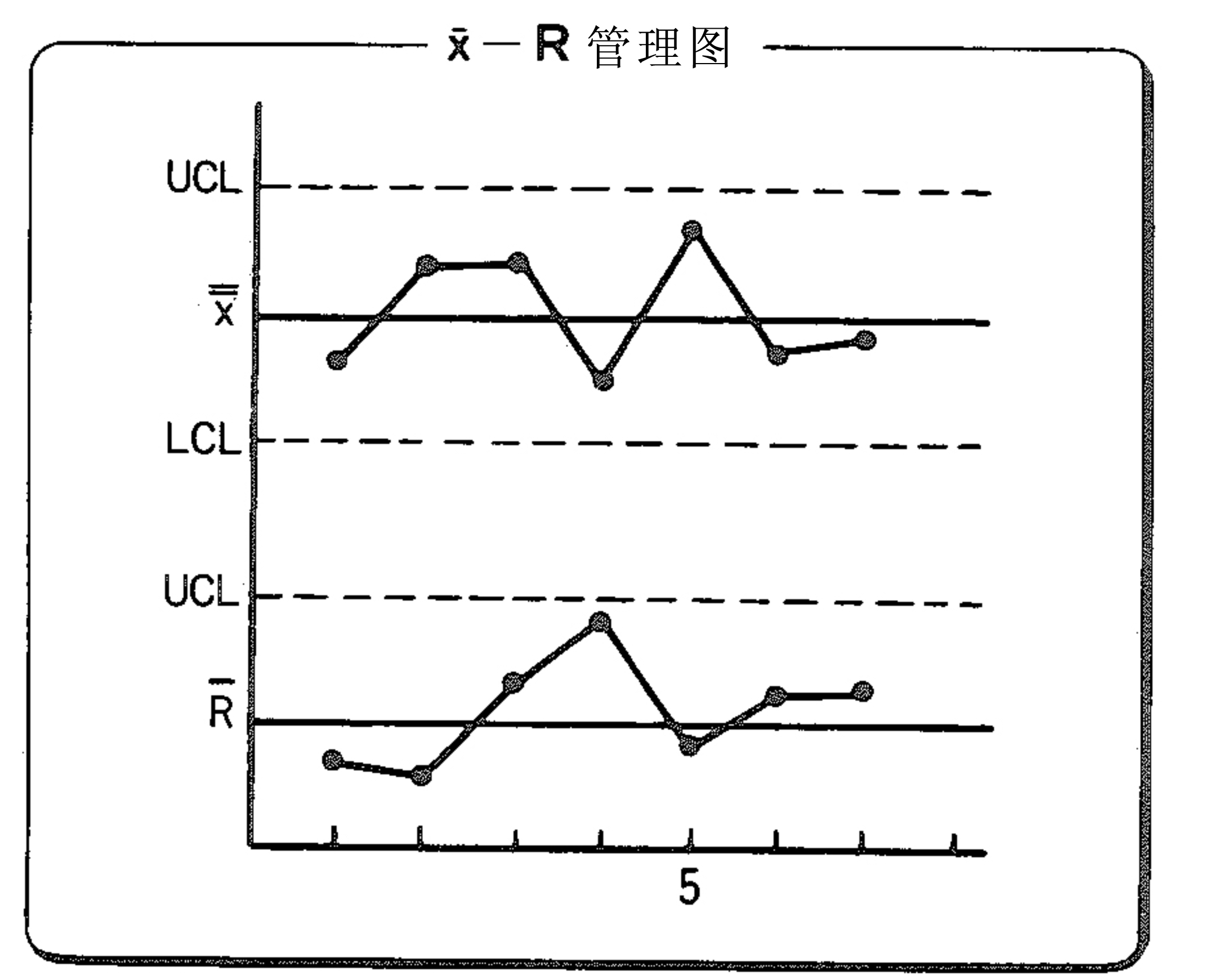

(4)x-R管理图的看法:
各批量之点如果在管理极限内,说明制造工序处于统计性管理状态,如果点在极限外就说明发生异常需要调查原因进行处置。x管理图中管理极限外出现点时,出现长度超过7的连线时,或者7点持续上升、下降等时均为异常,大致原因是变更作业方法以及工具和机械的损耗等。此外,R管理图中点超过上方极限时说明差距拉大。需要尽早发现原因进行处理,重要的是保证将来不再发生同类原因。

关联: 管理图

出自:JIT经营研究所 平野裕之著
